漆包线张力表

※红色规格为GB标准规格。

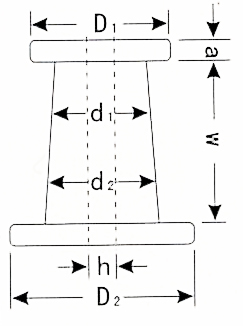

线轴一览LIST OF STANDARD SPOOLS

线轴图 FIGURE	名称 SPOOL NO	直径	筒径	筒长	孔径	厚度	全长	重量 Spool weight	标准卷线重量 Wire Weught
线轴图 FIGURE	名称 SPOOL NO	Dmm	dmm	wmm	hmm	amm	Lmm	g	kg	Lbs
	PL-600S	88	68	79	16	13.5	106	130	0.6	1.2
	OR-1K	106	82	80	20	16	112	162	1.0	1.2
	OR-1.5K	106	76	75	20	8.5	112	165	1.5	3
	OP-2	100	65	111	20	17	145	160	2.0	4
	HKV-125	125	71	65	16	30	125	160	2.5	5
	PL-4S	135	80	110	20	32.5	175	305	4.0	8
	HKW-160	160	90	85	22	37.5	16	315	6.0	13
	OP-15	200	101	125	29	46.5	230	930	15.0	33
	PL-2	100	65	125	20	10	145	160	2.0	4
	PL-3	120	76	130	20.5	10	150	230	3.0	6
	PL-4	125	80	160	26	15	190	240	3.0	6
	PL-8	160	100	200	30	15	230	470	8.0	17
	PT-4	124 140	74 86	170	26	15	200	340	5.0	11
	PT-10	160 180	96 100	200	26	15	230	620	10.0	22
	PT-15	180 200	96 110	200	30	15	230	740	15.0	33
	PT-25	215 230	110 130	250	30	15	280	1000	25.0	55

卷线安全张力表SAFETY TENSION FOR WINDING MAGNET WIRE

导体直径（mm）	张力（g）	导体直径（mm）	张力（g）	导体直径（mm）	张力（g）	导体直径（mm）	张力（g）	导体直径（mm）	张力（g）
0.015	1.8	0.065	33.0	0.115	103.0	0.210	290.0	0.320	630.0
0.020	3.2	0.070	38.0	0.120	110.0	0.220	320.0	0.350	740.0
0.025	5.0	0.075	45.0	0.130	125.0	0.230	350.0	0.370	820.0
0.030	7.0	0.080	50.0	0.140	140.0	0.240	380.0	0.400	950.0
0.035	10.0	0.085	56.0	0.150	160.0	0.250	410.0	0.420	1020.0
0.040	12.5	0.090	63.0	0.016	180.0	0.260	430.0	0.450	1150.0
0.045	16.0	0.095	70.0	0.170	200.0	0.270	470.0	0.480	1300.0
0.050	20.0	0.100	78.0	0.180	230.0	0.280	500.0	0.500	1400.0
0.055	23.5	0.105	85.0	0.190	250.0	0.290	530.0	0.550	1600.0
0.060	28.0	0.110	93.0	0.200	270.0	0.300	560.0	0.600	1900.0
